    リクエストがありましたので(^-^)

    0
      こんばんは(^-^)

      今回はアルトさんからのリクエストで、サスアームの作り方です。

      で、今日は直FRPのサスアームの巻!
      それと、このサスアームは現物がもう無い為、イラストのみでの説明になります。

      もう1つ、
      このサスアーム、コンパクトで良いんですが、難点が…
      バラ部品で組み上げる為に精度が出にくいです。

      アルトさん、ぶっちゃけオススメできない方法ですが、今回はリクエスト頂いたのでアップします。
      次に作るアームもステルスアームですので、
      今回のはアイデアくらいに思っていてください。

      じゃ、いきます!

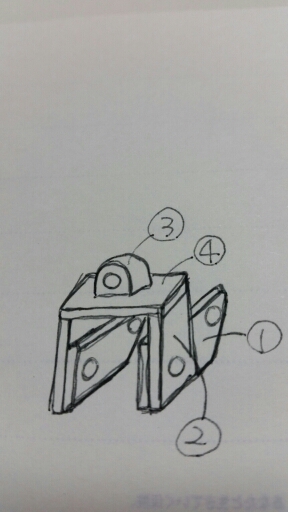

      これを作ります。

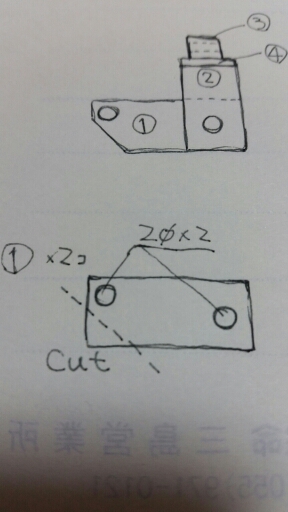

      まず1の部品。
      直FRPを同じ長さに2本切って、カウンターギヤとドリブンギヤの穴をあけます。
      この時、2つのFRPは両面テープで貼っておきましょう。

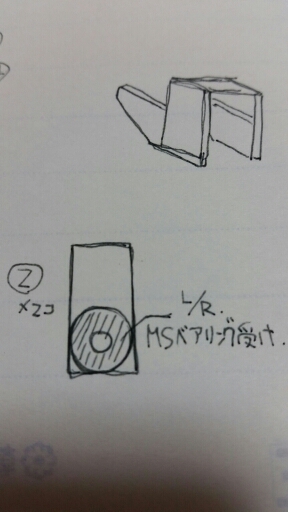

      次は2の部品

      このFRPの長さがサスの高さにつながるので、ドリブンギヤよりは高くしつつ、なるべく短めにしておけば、キャッチでボディを留められます。

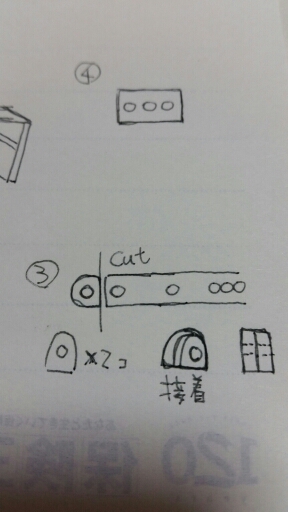

      3部品

      直FRPの端っこを切って2つ接着。
      サスシャフトの受けになります。

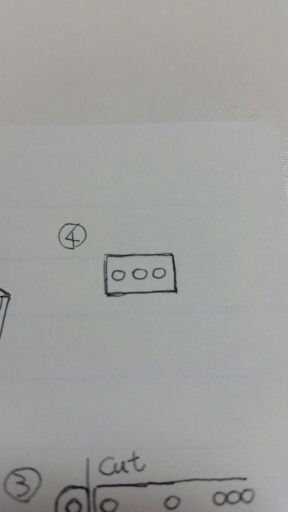

      4部品

      直FRPの真ん中ですね。
      アームの左右の渡し兼サスシャフト受けの土台になります。

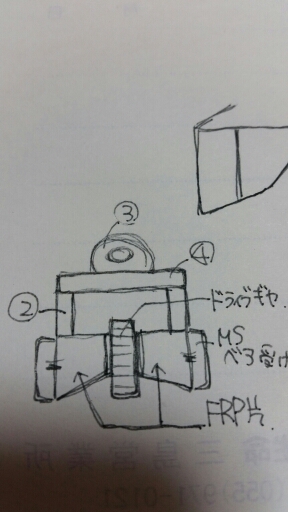

      で、全部組み上げるとこれになります。


      お好みで、

      FRP片を後ろに貼って、ドリブンギヤの当て止めも可(^-^)

      アルトさん、
      ギヤシャフトの穴位置やアームの幅などは、
      そこらのブログやサイトと同じなので割愛しました。

      直FRPアーム、こんな感じなんです。
      部品点数多くて、壊れたら……な感じです。

      最新版のステルスサス、もう少し待っててくださいね。
